Głowice kablowe sn

GŁOWICA KONEKTOROWA PROSTA WTYKOWA 250 A K152SR

Zastosowanie:

Konektorowa głowica prosta przeznaczona jest do wnętrzowego i napowietrznego podłączania kabli o izolacji z tworzyw sztucznych do urządzeń takich, jak transformatory, rozdzielnice, rezystory uziemiające, silniki itp., jak również do łączenia kabli z sobą i ich rozgałęziania za pomocą odpowiednich akcesoriów.

Głowicę konektorową kątową można zastosować z:

  • przepustem olejowym (K)180AR-1, AR-2, AR-3,
  • przepustem powietrznym 180A-24P-O,
  • zaślepką izolacyjną głowicy (K)150DP, (K)151SOP,
  • zaślepką uziemiającą głowicy 250GP,
  • złączem dwugniazdowym typu T (K)150T, (K)200T,
  • złączem dwugniazdowym typu X (K)200X,
  • złączem dwugniazdowym prostym (K)150S,
  • złączem dwugniazdowym redukcyjnym (K)400RTPA, (K)676RTPA,
  • gniazdem prostym (K)151SP,
  • rozgałęźnikiem liniowym trójpunktowym (K)1501J3-U-8, czteropunktowym (K)1501J4-U-8,
  • ogranicznikiem przepięć 156SA pośrednio przez (K)150T, (K)150S lub (K)200T
  • innymi urządzeniami wyposażonymi w zakończenie interface A.

Głowice odpowiednio zamontowane na powyższych elementach posiadają stopień ochrony IP67.

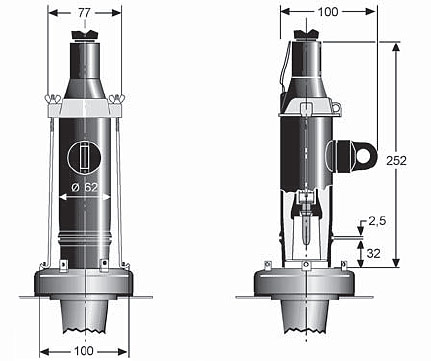

Konstrukcja i wymiary głowicy:

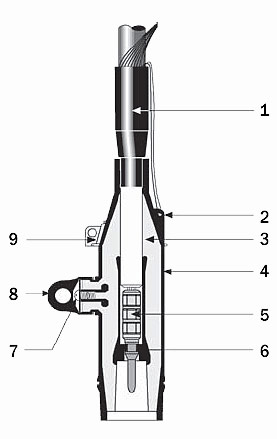

  1. Adapter ekranu kabla
  2. Oczko uziemienia
  3. Warstwa izolacyjna z EPDM
  4. Dotykowo bezpieczna zewnętrzna warstwa EPDM
  5. Końcówka kablowa z bolcem kontaktowym
  6. Warstwa przewodząca z EPDM
  7. Pojemnościowy wskaźnik napięcia
  8. Kapturek wskaźnika napięcia
  9. Strzemiączko mocujące

Zewnętrzna ekranowana warstwa z EPDM zapewnia, przy prawidłowym montażu głowicy, całkowite bezpieczeństwo w przypadku niezamierzonego dotyku powierzchni głowicy konektorowej.

Typ głowicy Napięcie Prąd Przekrój żyły roboczej
Al lub Cu
U [kV] Um [kV] Ir [A] min [mm2] max [mm2]
152SR 6/10 (12) 250 25 120
K152SR 12/20 (24) 250 25 120

Przekroje 10, 16 mm2 za zapytaniem

Zawartość zestawu:

Kompletny zestaw głowicy konektorowej kątowej (K)152SR lub (K)152SR/G zawiera następujące elementy:

Tabela doboru głowicy konektorowej prostej *:

Aby ustalić symbol zamawianej głowicy konektorowej prostej należy znać napięcie znamionowe, przekrój i materiał żyły roboczej kabla, dla którego chcemy dobrać głowicę prostą.

Napięcie znamionowe
U0/U [kV]		 Przekrój żyły
roboczej [mm2]		 Typ głowicy w zależności od
materiału żyły roboczej
Miedź Aluminium
6/10 25 152SR/G-11-25(K)M-11-2 152SR/G-11-25(K)M-12-2
35 152SR/G-13-35(K)M-11-2 152SR/G-13-35(K)M-12-2
50 152SR/G-13-50(K)M-11-2 152SR/G-13-50(K)M-12-2
70 152SR/G-13-70(K)M-11-2 152SR/G-13-70(K)M-12-2
95 152SR-FG-95(K)M-11-2 152SR-FG-95(K)M-12-2
120 152SR-GAB-120(K)M-11-2 152SR-GAB-120(K)M-12-2
12/20 25 K152SR/G-13-25(K)M-11-2 K152SR/G-13-25(K)M-12-2
35 K152SR-FG-35(K)M-11-2 K152SR-FG-35(K)M-12-2
50 K152SR-FG-50(K)M-11-2 K152SR-FG-50(K)M-12-2
70 K152SR-GAB-70(K)M-11-2 K152SR-GAB-70(K)M-12-2
95 K152SR-GH-95(K)M-11-2 K152SR-GH-95(K)M-12-2
120 K152SR-GH-120(K)M-11-2 K152SR-GH-120(K)M-12-2

Przykład:
Dla kabla o izolacji do 12/20 kV z aluminiową wielodrutową żyłą roboczą o przekroju 70 mm2, którego średnica izolacji żyły roboczej wynosi 22,7 mm, należy dobrać głowicę konektorową kątową o oznaczeniu K152SR-GAB-70(K)M-12-2.

Wymagania techniczne i standardy:

Głowica konektorowa prosta spełnia wymagania techniczne i standardy budowy określone w normie CENELEC HD 629.1, EN 50180 i EN 50181. Posiada pozytywną Opinię Techniczną Instytutu Energetyki w Warszawie nr lEn - EWP - 532/06.

Próba wyrobu:

Każda głowica konektorowa przed opuszczeniem fabryki zostaje poddana próbie wyrobu łącznie z pomiarem wyładowań niezupełnych i próbie napięciowej.

* Ważna uwaga:
Podstawowy zestaw przeznaczony jest do montażu na jednożyłowych kablach o izolacji z tworzyw sztucznych z żyłą powrotną z drutów miedzianych wg normy PN - HD 620 S1:2002 (U).

Inne rozwiązania:
